ORTHO4XP_V3
ORTHO4XP V3.2
La version moderne d’Ortho4XP
Installation automatique • Sans terminal • Pour X-Plane 12
🧭 Origine du projet
| Logiciel original | Créé par Oscar Pilote → github.com/oscarpilote/Ortho4XP |
| Version 1.40 maintenue | Fork par Shred86 → github.com/shred86/Ortho4XP |
| Cette V3 | Refonte complète par Roland (Ypsos) avec Claude (Anthropic AI) |
En mars 2026, j’ai contacté Oscar Pilote et la communauté (Issue GitHub #299, Topic X-Plane.org).
Réponse : « Tu fais ce que tu veux, tu es libre ».
Cet espace a été créé afin que la version V3 soit claire, indépendante et accessible à tous.
⚡ Tableau comparatif — V1.40 vs V2 vs V3.2
| Fonctionnalité | Ortho4XP 1.40 (Shred86) | Ortho4XP V2 (Roland) | Ortho4XP V3.2 (Roland) |
|---|---|---|---|
| Installation | Scripts bash/bat manuels | ✅ Launcher graphique 1 clic | ✅ Identique V2 |
| Python | Non géré | ✅ Python 3.12 auto | ✅ Identique V2 |
| Environnement | Système hôte | ✅ venv isolé | ✅ Identique V2 |
| Compatibilité | macOS Intel, Windows | ✅ M1–M4, Intel, Win, Linux | ✅ Identique V2 |
| Performance | Python 3.x standard | ✅ +15 à 20% calculs mesh | ✅ Identique V2 |
| Interface | Fenêtre standard | ✅ Adaptée 4K | ✅ Identique V2 |
| Eau transparente XP12 | Non géré | ✅ BC3 + canal alpha | ✅ Identique V2 |
| Masques côtiers | Manuel | ✅ Auto depuis mesh | ✅ Identique V2 |
| Color Normalize | Absent | ✅ sRGB — intensité 100% | ✅ Identique V2 |
| Color Check | Absent | ✅ Interface correction | ✅ Identique V2 |
| Validation XP12 | Non testée | ✅ Validée | ✅ Identique V2 |
| Event Bus | Absent | Absent | ✅ V3 — Architecture event-driven |
| Pipeline orchestré | Absent | Absent | ✅ V3 — Étapes nommées, statuts, durées |
| Cache intelligent | Absent | Absent | ✅ V3 — Rebuild ignoré si tuile à jour |
| Thèmes interface | Absent | Absent | ✅ V3 — 5 thèmes + personnalisation |
| Scoring providers | Absent | Absent | ✅ V3 — Qualité image évaluée automatiquement |
| GPU Backend | Absent | Absent | ✅ V3 — CUDA auto, CPU fallback silencieux |
| Sauvegardes auto | Absent | Absent | ✅ V3.2 — Horodatées, rollback 1-clic |
| Protection mémoire | Absent | Absent | ✅ V3.2 — Cache RAM surveillé en temps réel |
| Provider failover | Absent | Absent | ✅ V3.2 — Bascule automatique si score bas |
| Export scores CSV/JSON | Absent | Absent | ✅ V3.2 — Historique complet exportable |
| IA détection nuages | Absent | Absent | ✅ V3.2 — Détection avancée 3 critères |
| XP12 Materials | Absent | Absent | ✅ V3.2 — Wetness/Roughness/Specular auto |
| Timeline build | Absent | Absent | ✅ V3.2 — Durées par étape dans la GUI |
| RAM live GUI | Absent | Absent | ✅ V3.2 — Indicateur mémoire en temps réel |
| Debug visualizations | Absent | Absent | ✅ V3.2 — Cartes seam/blur/color |
🆕 Nouveautés V3.2 — Mai 2026
🛡️ Sauvegardes automatiques + Rollback — O4_Backup_Manager
- Sauvegarde horodatée automatique avant toute modification de fichier critique
- Rollback 1-clic depuis le terminal :
python rollback.py O4_DSF_Utils.py - Index JSON de toutes les sauvegardes avec motif et timestamp
- Protège
.py,.comb,.ccorr,.dds,.cfg - Maximum 10 sauvegardes par fichier — purge automatique des plus anciennes
🧠 Protection Cache RAM — O4_Memory_Manager
- Surveillance RAM en temps réel via
psutil - Nettoyage automatique si seuil dépassé (défaut : 80% RAM système)
- Taille max du cache configurable (défaut : 8 Go)
- Mode dégradé silencieux si
psutilabsent check_and_cleanup_memory()disponible pour les boucles lourdes
🔄 Provider Abstraction + Failover — O4_Provider_Abstraction
- Couche d’abstraction entre le pipeline et les providers imagery
- Failover automatique si un provider est défaillant (blacklist 5 minutes)
- Blacklist après 3 échecs consécutifs — reset automatique
- Sélection du premier provider actif selon l’ordre de priorité
- Thread-safe — compatible builds en parallèle
📊 Score Logger — O4_Score_Logger
- Enregistrement de chaque score provider avec horodatage
- Export CSV et JSON à tout moment
- Statistiques agrégées par provider (moyenne, min, max, bruit, nuages, seam)
- Rapport console lisible en fin de build
auto_persist=True: écriture sur disque à chaque tuile
🤖 IA Détection Nuages + Seams — O4_Provider_Score amélioré
- Nuages : 3 critères combinés — nuages denses, voile atmosphérique, exclusion ciel bleu
- Tolérance jusqu’à 5% de couverture nuageuse (évite les faux positifs)
- Détection du brouillard et voile via variance locale
- Ciel bleu non pénalisé
- Seam risk : analyse sur 4 bords indépendants
- Détection des jointures directionnelles (1 seul bord problématique)
- Gradient abrupt sur ligne de bordure
- Score détaillé par composante
🌧️ XP12 Materials — O4_XP12_Materials
- Détection automatique du type de sol depuis l’image : forêt, eau, neige, urbain, champ, sol nu, plage
- Paramètres XP12 générés automatiquement :
WET,ROUGHNESS,SPECULAR,NORMAL_SCALE - Injection directe dans les fichiers
.ter(backup automatique avant modification) - Idempotent : une 2ème application met à jour sans dupliquer les directives
- Profils calibrés par type de sol (ex. eau : wet=1.0, specular=0.80)
⏱️ Timeline + Benchmark + Debug — O4_Benchmark
- Timeline : suivi chronologique des 5 étapes du build, rapport en fin de session
- Benchmark : mesure CPU vs GPU pour histogramme, color transfer, feathering
- Debug visualizations : images PNG de diagnostic dans
_debug_viz/seam_risk_map: zones à risque surlignées en rougecolor_transfer_compare: avant/après côte à côteblur_map: carte de netteté (vert=net, bleu=flou)
🖥️ GUI — Bouton ⏱ Timeline + RAM live
- Bouton ⏱ Chronologie dans la barre Color Normalize — popup avec durées de chaque étape
- Indicateur RAM live : rafraîchi toutes les 5 secondes, rouge si > 80%
- Couleurs boutons Mac corrigées : texte visible sur fond foncé (Apple Silicon + Intel)
- 9 nouvelles entrées dans les fichiers de langue EN et FR
🆕 Nouveautés V3.0 — Architecture Moderne
🔄 Event Bus — O4_EventBus
- Architecture event-driven : les modules communiquent sans se connaître directement
- 6 événements :
TILE_START,TILE_PROGRESS,TILE_COMPLETE,TILE_ERROR,PIPELINE_STEP,CACHE_HIT - Singleton thread-safe
🔄 Pipeline Orchestrateur — O4_Pipeline
- Gestion propre des étapes de construction
- Chaque étape est nommée, chronométrée, et publie son statut en temps réel
- Arrêt propre si une étape échoue — sans corruption de fichiers
🛡️ Cache Intelligent — O4_Dependency
- Hash SHA256 des paramètres de chaque tuile
- Si la tuile est déjà construite avec les mêmes paramètres → rebuild ignoré
- Sauvegarde dans
tile_meta.jsonaprès chaque build réussi
🎨 Gestionnaire de Thèmes — O4_Theme_Manager
- 5 thèmes : Roland (défaut), Ardoise, Sable du désert, Océan profond, Personnalisé
- Thème sauvegardé automatiquement entre les sessions
- Compatible Windows, macOS, Linux
📊 Scoring Providers — O4_Provider_Score
- Évaluation automatique de chaque image téléchargée
- 5 critères : bruit, compression JPEG, nuages, drift colorimétrique, risque seam
- Score global 0–100 avec label qualité
⚡ Backend GPU/CPU — O4_GPU_Backend
- Détection automatique GPU (NVIDIA CUDA via CuPy ou PyTorch)
- Repli silencieux sur CPU si pas de GPU
🚀 Pourquoi ORTHO4XP V3.2 ?
L’objectif est de transformer ORTHO4XP en un vrai moteur de traitement photogrammétrique moderne tout en conservant une compatibilité totale avec la V2 — aucun workflow existant n’est cassé.
✨ Les points forts
- 📦 Zéro Terminal — Installation et lancement entièrement automatisés
- 🖱️ Accessibilité — Conçu pour les simmers sans manipulation de code
- 🛠️ Fiabilité — Sauvegardes automatiques + rollback + staging intégré
- 🌊 Eau transparente XP12 — Masques côtiers automatiques depuis le mesh
- 🎨 Colorimétrie avancée — Normalisation sRGB et correction visuelle par tuile
- 📊 Scoring automatique — Qualité des images évaluée, exportée CSV/JSON
- 🤖 IA intégrée — Détection nuages, seams et type de sol automatique
- 🌧️ XP12 Materials — Wetness, Roughness, Specular générés automatiquement
- ⏱️ Timeline — Durées de chaque étape visibles dans la GUI
- 🧠 RAM protégée — Indicateur live + nettoyage automatique
- ⚡ GPU si disponible — Accélération automatique, CPU sinon
📂 Structure des nouveaux fichiers (V3.2)
src/
├── O4_Backup_Manager.py ← Sauvegardes horodatées + rollback
├── O4_Memory_Manager.py ← Protection Cache RAM
├── O4_Provider_Abstraction.py ← Provider failover automatique
├── O4_Score_Logger.py ← Export scores CSV/JSON
├── O4_Provider_Score.py ← IA nuages + seams (amélioré)
├── O4_XP12_Materials.py ← Wetness/Roughness/Specular XP12
├── O4_Benchmark.py ← Timeline + Benchmark + Debug viz
├── O4_DSF_Utils.py ← Protection verrou (modifié minimal)
├── O4_Imagery_Utils.py ← Score + failover branché (modifié)
├── O4_GUI_Utils.py ← Timeline GUI + RAM live (modifié)
├── O4_Lang_EN.py ← Traductions EN (mis à jour)
└── O4_Lang_FR.py ← Traductions FR (mis à jour)
rollback.py ← Script rollback 1-clic (racine)
🖥️ Interfaces graphiques V3.2

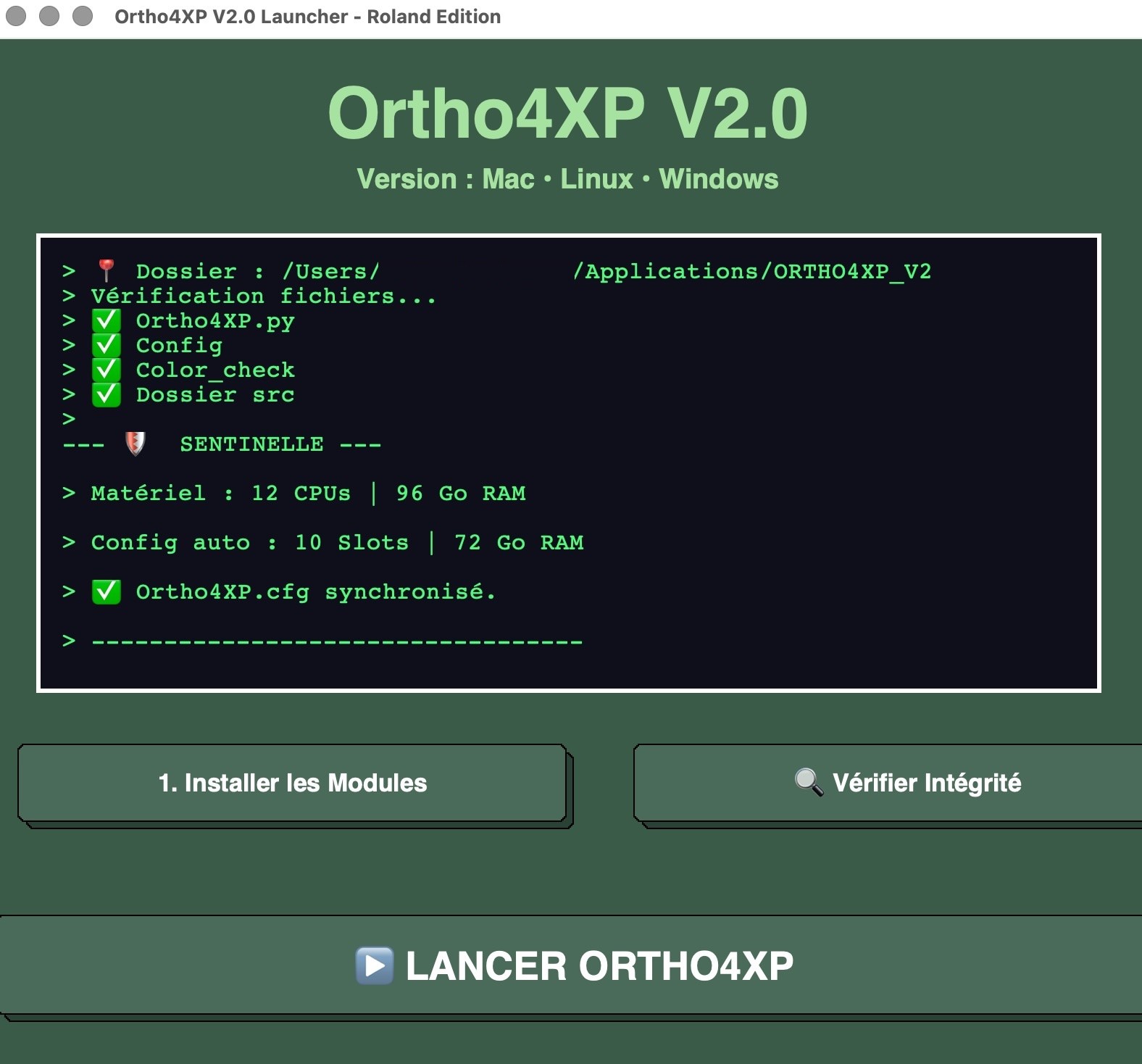

Installation et Lanceur

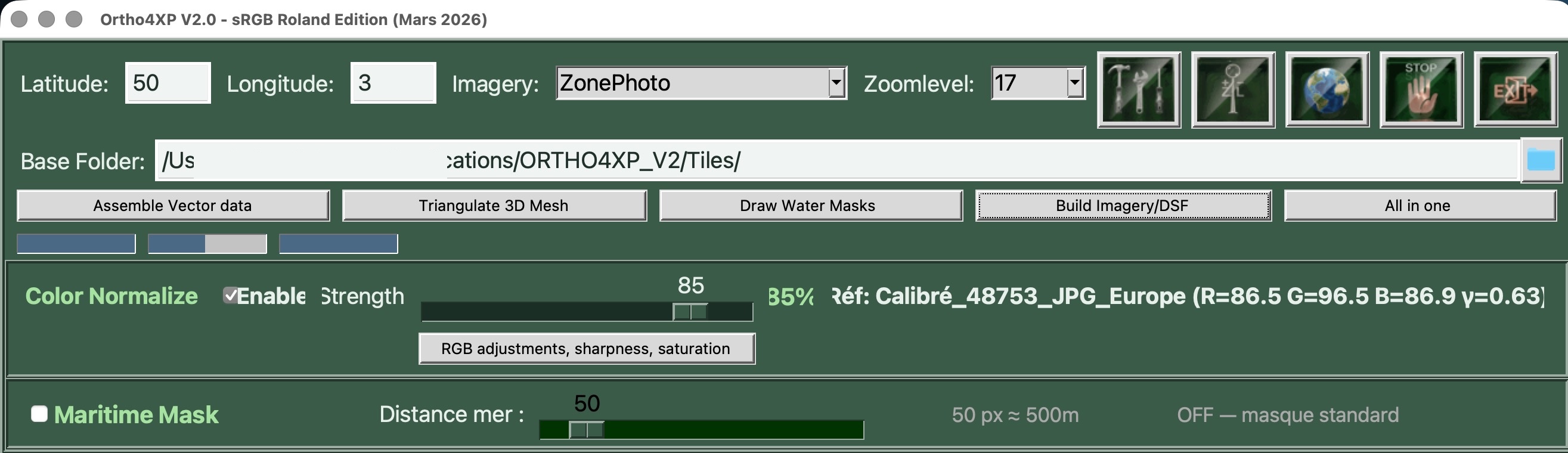

Interface principale et Color Check
🛠 Utilisation rapide
🍎 Mac
⚠️ Étape obligatoire avant tout — Téléchargez d’abord le lanceur pré-nettoyé (sans blocage Gatekeeper) :
⬇️ Télécharger ORTHO4XP-V3_LANCEUR MAC PRE-INSTALL
- Téléchargez l’archive principale ORTHO4XP_V3 (bouton vert “Code” → “Download ZIP”)
- Décompressez l’archive — renommez le dossier en
ORTHO4XP_V3 - Téléchargez le ZIP de la Release et extrayez
Lanceur_Installation_Prerequis.appdansORTHO4XP_V3 - Placez le dossier dans Applications (
/Users/votre_nom/Applications/) - Double-cliquez sur
Lanceur_Installation_Prerequis.app
🪟 Windows
- Téléchargez l’archive principale ORTHO4XP_V3 et décompressez
- Double-cliquez sur
LANCEUR_INSTALL_WINDOWS.bat
🐧 Linux
- Téléchargez l’archive principale ORTHO4XP_V3 et décompressez
- Double-cliquez sur
LANCEUR_INSTALL_LINUX.sh
🔄 Rollback — restauration en 1 clic
Si un problème survient après mise à jour, depuis le terminal dans le dossier Ortho4XP :
# Lister toutes les sauvegardes disponibles
python rollback.py
# Restaurer un fichier spécifique
python rollback.py src/O4_DSF_Utils.py
# Restaurer une version précise par timestamp
python rollback.py src/O4_DSF_Utils.py 20260518_143022
📜 Crédits
| Concept & Design | Roland (Ypsos) |
| Codage & Support IA | Claude (Anthropic AI) |
| Travaux originaux | Oscar Pilote (Ortho4XP) |
| Adaptation 1.40 | Shred86 |
| Documentation | English wiki: xpconnect.me/ortho4xp |
⚠️ Licence
Distribué sous GNU GPL v3 dans le respect de la licence du projet original.
Voir AVERTISSEMENT_LICENCE_LEGAL.md pour les détails complets.
